Mooi zo'n voordeurbel.
Maar hoe kan in mijn centrale computer nu weten dat er op is gedrukt. Hoe dit project is gelopen heb ik hieronder beschreven. Beginnend bij de hardware en eindigend met een software oplossing om een foto via Telegram te ontvangen.
Je drukt op het knopje bij de voordeur en in huis gaat er ergens wat rinkelen.
Hoe werkt dat nou precies.
Heel kort door de bocht:
Meestal in de meterkast zit een trafo (8 Volt wissel spanning) en daarvan loop er een draadje naar de schel(Herriemaker :-) in de gang. Van die schel loopt er weer een draadje naar de knop van de deurbel.
Dat draadje loopt weer naar de trafo en zo is de kring rond.
Als er op het knopje van de deurbel wordt gedrukt, gaat er een stroom lopen en gaat de schel rinkelen.
De bedrading kan wat vreemd lopen als je het schema bekijkt. Omdat namelijk de draden van de deurbel en van de schel naar de trafo lopen. En daar worden de draden aan elkaar gekoppeld. De kleur van de draad is willekeurig gekozen.
Maar hoe weet mijn RPI (MQTT server) nu dat er iemand op de bel drukt.
Daarvoor maak ik gebruik van een simpele Sonoff unit, en daarop heb ik een kleine schakeling gebouwd met wat elektronica onderdelen.
De onderdelen waren een paar weerstandjes en een optocopler, gebouwd volgens onderstaand schema.
Vervolgens heb ik de ingang parallel gezet aan de schel. Dus zodra de knop wordt ingedrukt, krijgen zowel de schel als de optocopler spanning, waardoor er een stroom gaat lopen.
Beide stroom circuits zijn van elkaar gescheiden en kunnen elkaar alleen beïnvloeden door de optocopler.
Nog even een afbeelding met het totaalplaatje.

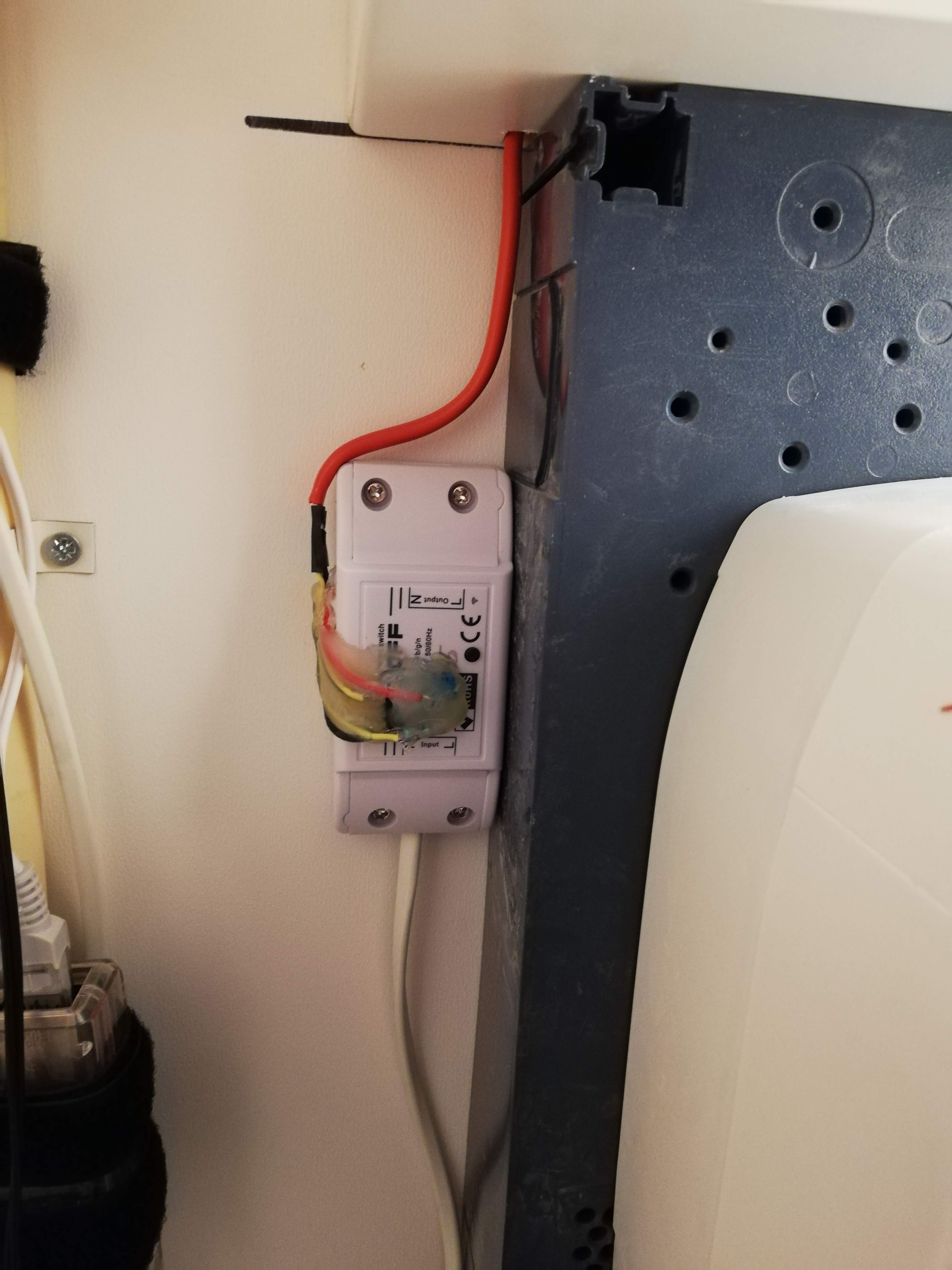

en in de meterkast ziet het er zo uit.
Uiteindelijk geeft de Sonoff een subscribe op mijn MQTT server
De Sonoff is voorzien van software van Arendst
Natuurlijk kan je veel verder gaan en de Sonoff gebruiken om de beltrafo aan of uit te zetten. Ik wil alleen weten of de bel word ingedrukt. Ik hoef de bel er niet mee uit te kunnen zetten. En als de electronica niet werkt, blijft de bel wel gewoon werken. Mogelijk als ik eens tijd te over heb, dan .......
De Sonoff heb ik gevonden bij: banggood.com
